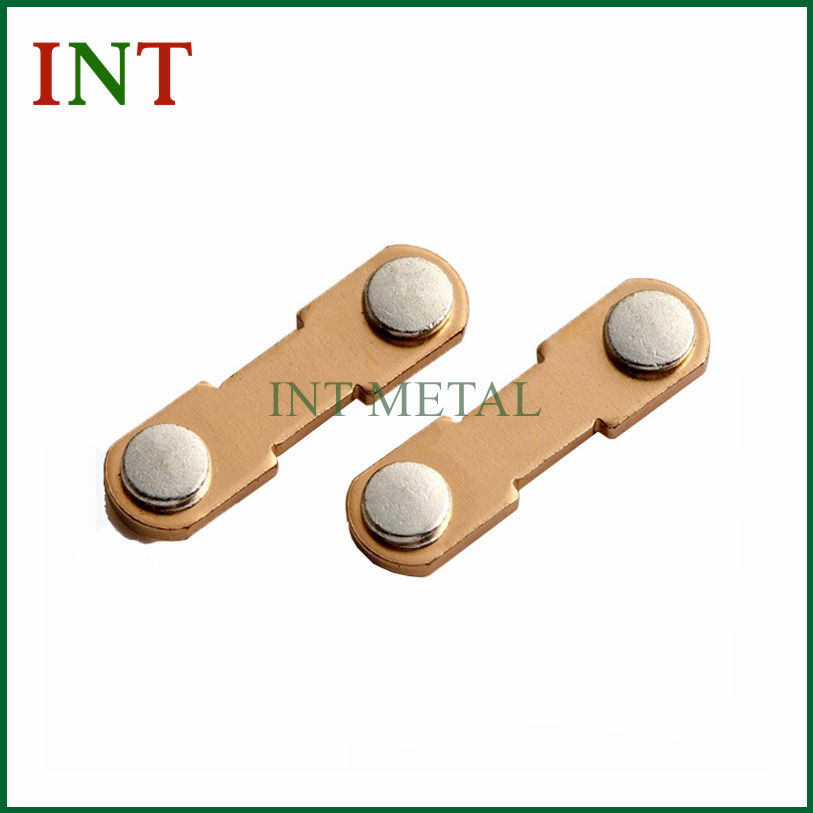

Подвижни контактни нитовеса прецизни електрически контактни компоненти, предназначени да подпомагат контрола и превключването на електрическото захранване в устройства като контактори, прекъсвачи, стартери, температурни контролери, превключватели и релета. С повече от 12 години опит в производството,ИНТРразработва персонализирани подвижни контактни нитове, използвайки контактни материали на основата на сребро и медни или медно-никелови основни материали за взискателни OEM и ODM приложения.
Подвижните контактни нитове са специализирани електрически контактни компоненти, монтирани върху движещи се проводящи части на комутационни механизми. По време на работа подвижният контакт се приближава или отделя от неподвижен контакт, за да установи или прекъсне електрическа верига.
Това движение прави контактната повърхност особено важна. Всеки цикъл на превключване може да генерира електрическа дъга, механичен удар, триене и топлина. Следователно правилно проектираният контактен нит трябва да осигури стабилен електрически интерфейс, като същевременно поддържа механична цялост по време на многократна работа.
В практическите приложения подвижните контактни нитове могат директно или индиректно да контролират електрическата мощност чрез превключващи механизми. Те са особено подходящи за електрическо оборудване с малък и среден ток, където се изисква надеждно превключване и компактни размери на компонентите.
Изборът на материал е един от най-важните фактори при проектирането на подвижни контактни нитове. Контактната повърхност трябва да балансира електрическата проводимост, устойчивостта на електрическо износване, устойчивостта на заваряване, термичното поведение и съвместимостта с работната среда.
Според наличната информация за продуктите на INT, често използваните материали за контактна повърхност включват Ag, AgNi, AgCdO, AgSnO2, AgSnO2в2O3и AgZnO. Като основни основни материали се използват мед и медно-никел.
| Категория на материала | Типичен материал | Основно съображение |
|---|---|---|
| Сребро | Ag | Електрическа проводимост и контактни характеристики |
| Сребърен никел | AgNi | Електрически и термични характеристики с добра устойчивост на дъга |
| Сребърен кадмиев оксид | AgCdO | Устойчивост на електрическо износване и заваряване чрез стопяване |
| Сребърен калаен оксид | AgSnO2 | Подходящ за взискателни комутационни приложения |
| Основен материал | Cu / CuNi | Механична опора и проводяща връзка |
Правилният материал трябва да бъде избран според текущото ниво, честотата на превключване, напрежението, характеристиките на натоварването, топлинните условия, механичните изисквания и очаквания експлоатационен живот на крайното електрическо устройство.
Компактната структура на подвижните контактни нитове ги прави подходящи за широка гама от електрически превключващи компоненти. Те са свързани главно с приложения с малък и среден ток.
За инженерите и екипите за доставки приложението винаги трябва да се разглежда заедно с електрическия товар и механичното движение. Контактен нит, който работи добре в едно превключващо устройство, може да не е подходящ за друг дизайн без коригиране на материала или размерите.
Точността на размерите е от решаващо значение, тъй като нитът трябва да пасва правилно на подвижния контактен възел. INT предоставя персонализирани размери, с представителни спецификации, покриващи диаметри на главата от приблизително 2,5 mm до 8 mm.
| Параметър | Представителен диапазон | Типична толерантност |
|---|---|---|
| Диаметър на главата | 2,5–8 мм | ±0,10 mm |
| Дебелина на главата | Прибл. 0,6–2,0 мм | ±0,05 мм |
| Дебелина на контактния слой | Прибл. 0,3–0,7 mm | ±0,05 мм |
| Диаметър на стеблото | Прибл. 1,2–4 mm | ±0,05 мм |
| Дължина на опашката | Прибл. 1–4 мм | ±0,15 мм |
Тези стойности трябва да се третират като представителни, а не като универсални граници на дизайна. За производствени проекти купувачите трябва да предоставят чертежи, мостри, технически документи, електрически изисквания и условия за сглобяване, така че доставчикът да може да потвърди подходящата спецификация.
Производството на електрически контактни нитове изисква контролирано формоване, избор на материал, управление на размерите и проверка. Тъй като компонентът е малък, дори незначителни отклонения в размерите могат да повлияят на подравняването на монтажа и работата на контакта.
Професионалният производствен процес обикновено се фокусира върху следните области:
За голям обем производство на електрически компоненти, постоянното производство е също толкова важно, колкото и номиналната спецификация. Стабилните размери и повторяемите характеристики на материала спомагат за намаляване на вариациите при сглобяване и поддържат предвидимо качество на продукта.
Изборът на подходящ подвижен контактен нит трябва да започне с действителните работни условия, а не просто с избора на стандартен размер. Екипите за доставки могат да използват следния контролен списък:
Работата с производител, способен да произвежда OEM и ODM, може да опрости този процес. INT заявява, че може да произвежда части според клиентски чертежи или технически документи и може да препоръча подходящи материали според изискванията на приложението.
Когато се снабдяват с подвижни контактни нитове от китайски производител или доставчик на електрически контакти, купувачите трябва да гледат отвъд единичната цена. Дългосрочната надеждност зависи от инженерната поддръжка, консистенцията на материала, контрола на размерите, документацията, опаковката и способността за доставка.
ИНТР отчита повече от 12 години опит в производството на контактни нитове и сертификат ISO9001. Продуктовата му информация също така показва поддръжка за OEM и ODM проекти, персонализирани размери, заявки за проби и опции за доставка по въздух, експрес или море.
За международните доставки опаковането също е важно, тъй като подвижните контактни нитове са малки прецизни компоненти. INT описва опаковъчни количества от приблизително 500–5000 броя в малки пластмасови или вакуумирани пластмасови торбички, последвани от отделни картонени кутии и външни опаковки от твърд картон.
За купувачи, сравняващи производители, надежден доставчик трябва да може да предостави:
Те се използват главно в електрическо превключващо оборудване като контактори, прекъсвачи, стартери, температурни контролери, превключватели и релета, особено в приложения с малък и среден ток.
Обичайните материали за контактна повърхност включват Ag, AgNi, AgCdO, AgSnO2, AgSnO2в2O3и AgZnO. Общите основни материали включват мед и медно-никел. Най-добрият избор зависи от електрическите и механичните изисквания на приложението.
да Размерите могат да бъдат персонализирани според клиентски чертежи, мостри или технически документи. Персонализирането може да обхване важни размери като диаметър на главата, дебелина на главата, дебелина на контактния слой, диаметър на стеблото и дължина на стеблото.
Според продуктовата информация на INT е възможно да бъдат предоставени проби. Мострите на склад могат да бъдат безплатни, докато пробите, които изискват производство, може да включват производствени разходи.
ИНТР показва време за доставка на електрически контакт от приблизително 15–25 дни, в зависимост от условията на суровината. Действителното време за изпълнение трябва да бъде потвърдено за всеки проект въз основа на наличността на материалите, количеството на поръчката, персонализирането и производствените изисквания.
Високо качествоПодвижни контактни нитовеиграят важна роля за постигане на стабилно електрическо превключване, механична надеждност и дългосрочна работа на компонентите. Изборът на правилния контактен материал, основен материал, размери, допуски и производствен партньор може значително да намали рисковете при проектирането и производството. С персонализирано производство, поддръжка на OEM/ODM, помощ при избора на материал и опит в производството на електрически контакти, INT предоставя опция за бизнеса, снабдяващ се с прецизни контактни компоненти за промишлени електрически приложения. Ако разработвате ново превключващо устройство или търсите надежден китайски доставчик за персонализирани подвижни контактни нитове,свържете се с насза обсъждане на вашите чертежи, спецификации, изисквания за мостри и производствени нужди.
